Fabric Expansion Joint
- Introduction

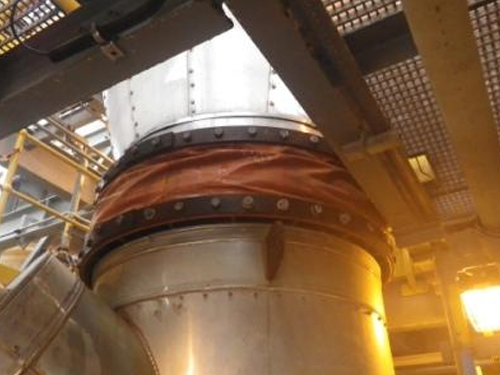

- 패브릭 익스팬션 조인트는 덕트의 열 팽창 및 수축으로 야기된 변위량을 흡수하여 덕트 시스템의 응력을 완화하기 위해 사용됩니다. 또한 진동 차단 및 충격 흡수 장치 역할을 하고 인접한 덕트 또는 장비의 경미한 오정렬(misalignment)을 보완합니다. 설계에 따라 고무, 섬유, 단열재 및 불소수지를 포함한 다양한 비금속 재료로 제작됩니다.
특징
- 대변위량 흡수
- 소음 및 진동 흡수
- 우수한 고온 내열성
- 우수한 내식성
- 개스킷 불필요
장점
- 저렴한 시스템 설계 비용
- 저렴한 자재비
- 저렴한 운송 및 설치 비용
- 저렴한 교체 비용
Construction
There are two basic forms of construction depending on the number of layers in the expansion joint; single layer construction and multi-layer construction.

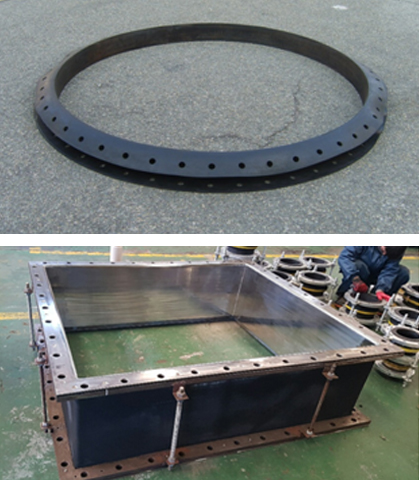

- Single Layer Construction
An expansion joint formed of one consolidated layer, often constructed from elastomers and reinforcement materials or fluoroplastics and reinforcement materials:

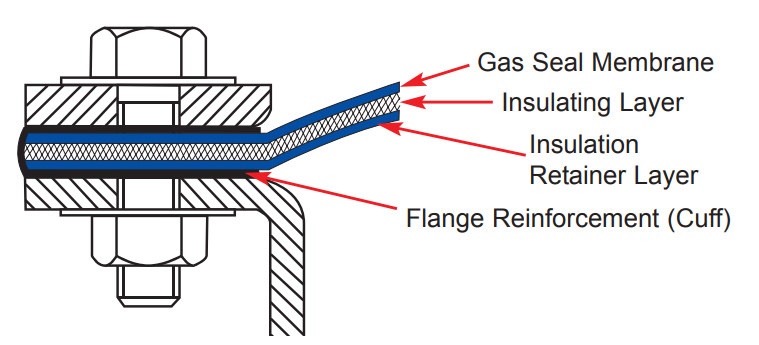

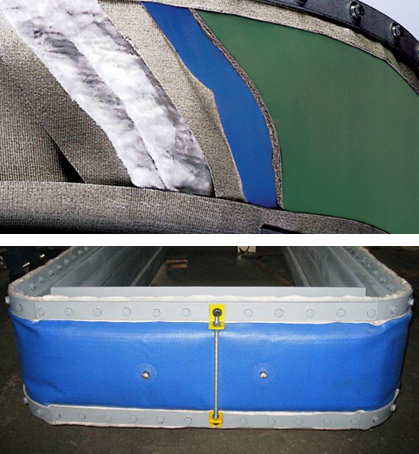

- Multi-Layer Construction (known as composite type)
An expansion joint in which the various plies are of different materials which are not integrally bonded together.
Clamping Configuration
There are three types of clamping configurations that employ one of the two basic constructions.

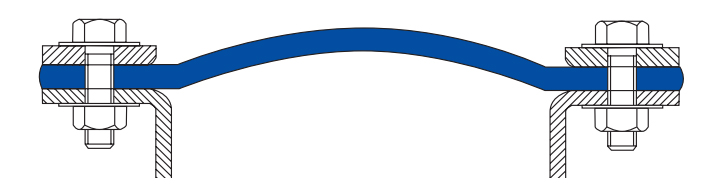

- Belt Type Expansion Joint Configuration
An expansion joint in which the flexible element is made like a flat belt:

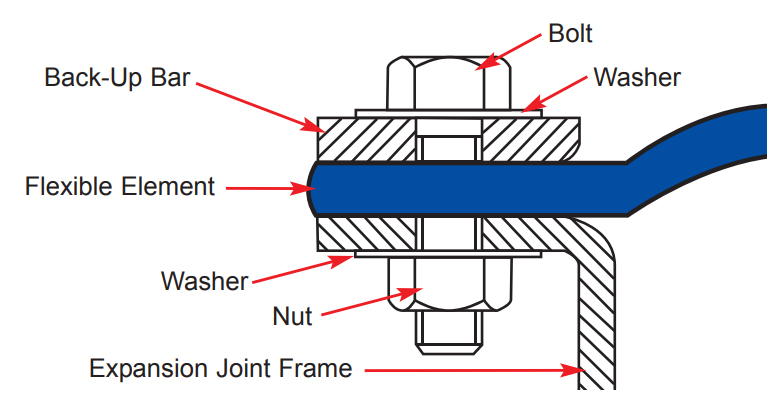

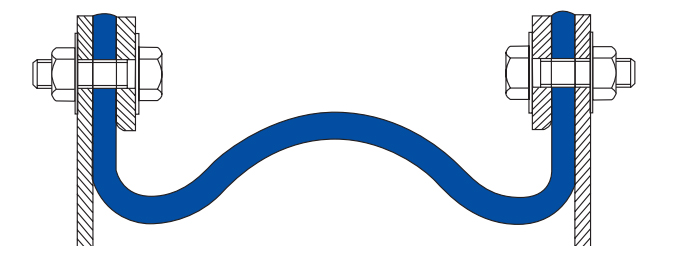

- Flanged-Type Expansion Joint Configuration
An expansion joint in which the flexible element has flanges formed at right angles.

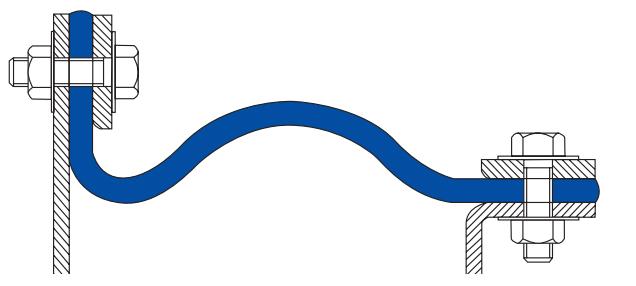

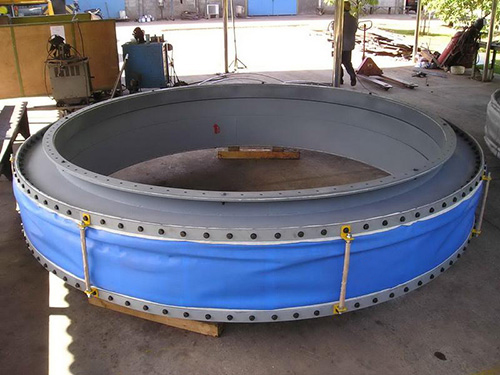

- Combination Type Expansion Joint Configuration
An expansion joint that utilizes both belt type and flanged configurations.
