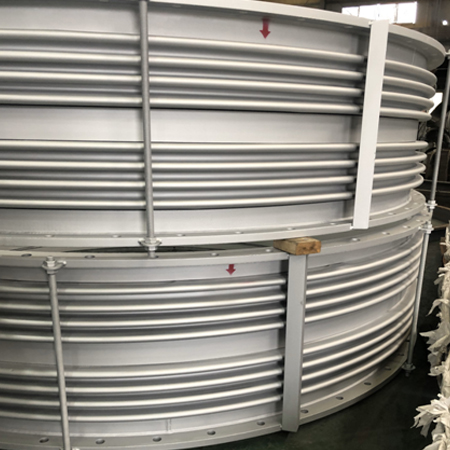

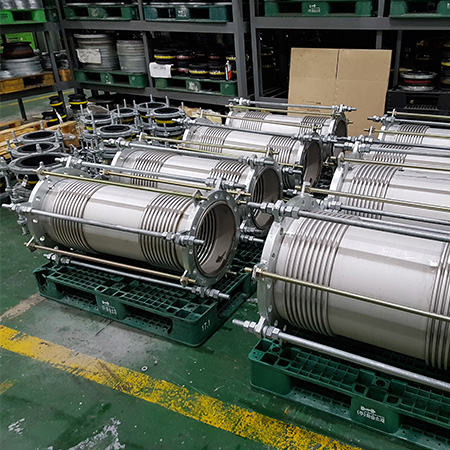

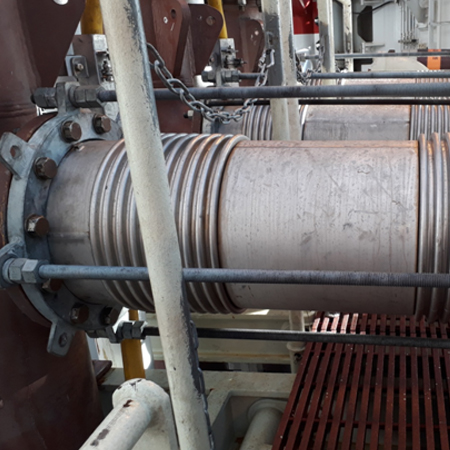

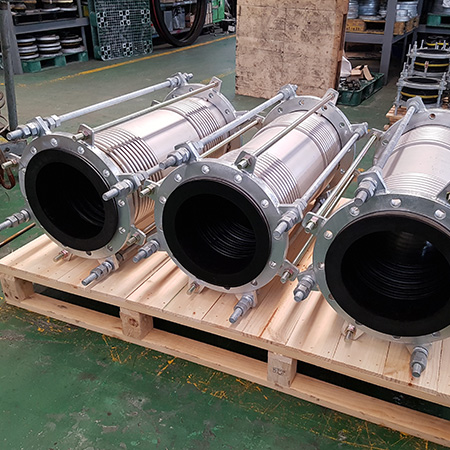

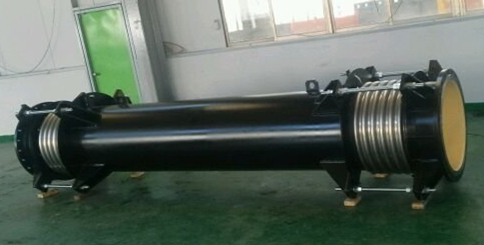

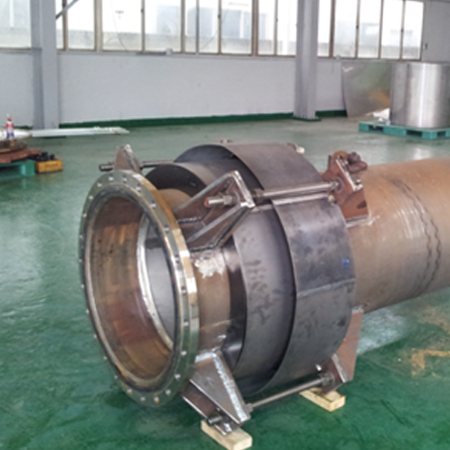

유니버셜 익스팬션 조인트는 두개의 벨로우즈와 중간의 연결 파이프(중앙 스풀) 로 구성됩니다. 이 유형의 익스팬션 조인트에는 일반적으로 익스팬션 조인트의 두 벨로우즈 사이의 변위량을 분산시키고 중앙 스풀을 안정화하기 위하여 타이로드가 부착되어 공급 됩니다. 장착된 타이로드는 벨로우즈의 내압에 의한 추력을 흡수 할 수 있도록 설계되어 있습니다. 주로 많은 양의 축직각 방향의 변위 흡수가 필요한 배관에 사용되며 벨로우즈를 그대로 둔 상태에서 간단히 중앙 스풀의 길이만 변경하여 축직각 방향의 변위량을 늘리거나 줄일 수 있습니다. 물론 축 방향 변위와 각변위도 흡수 할 수 있지만 중앙 스풀의 불안정성으로 인해 저압 배관에 적용합니다.
