Metal Expansion Joint

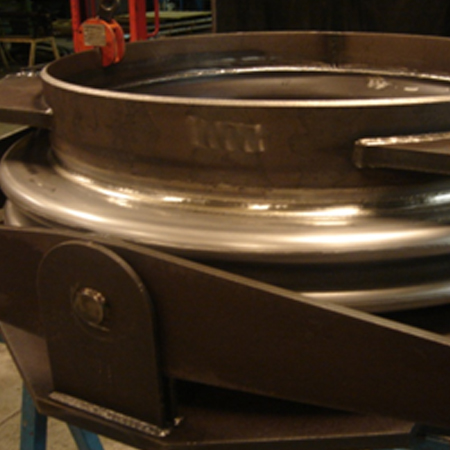

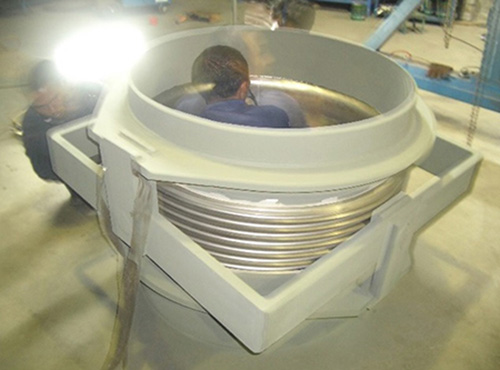

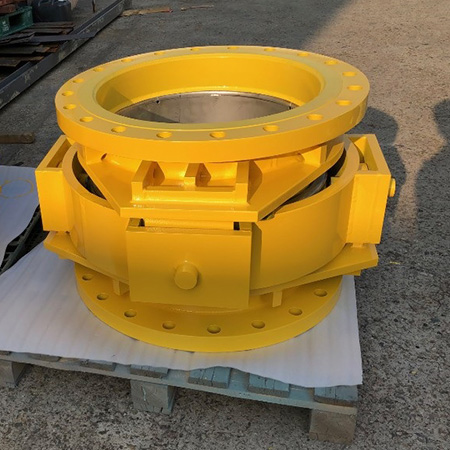

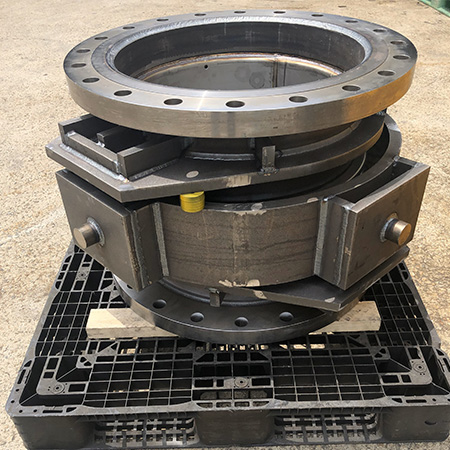

- Gimble Expansion Joint
-
- 여러 방향에서 각도 회전을 허용.
- 내압에 의한 추력 저지
- 주 고정점이 필요하지 않음
- 부하가 전달되어 파이프 앵커에 가해지는 힘이 적음
- 익스팬션 조인트의 뒤틀림을 방지
- 축 방향 변위를 흡수할 수 있도록 설계 가능
- 고정점은 스프링 하중을 흡수하는데만 필요
소개
짐벌형 익스팬션 조인트는 플로팅 짐벌 링에 부착된 두 쌍의 힌지을 사용하여 여러방향에서 각도 회전을 허용하도록 설계되었습니다. 축직각방향의 변위가 없는 배관에는 단일 벨로우즈의 짐벌 조인트로 설계되며, 축직각방향의 변위 흡수가 필요한 경우 중앙 파이프 스풀로 연결된 두 개의 벨로우즈로 구성된 짐벌 조인트로 설계됩니다. 짐벌 링, 힌지및 핀은 내압추력과 자중 및 바람과 같은 기타 외부 하중을 억제하도록 설계되어야 합니다.
