압력평형형 고무 익스팬션 조인트는 내압에 의한 추력을 억제하면서 축방향 변위, 축직각방향 변위 및 각 변위를 흡수 할 수 있도록 설계되어 있습니다. 주로 2개 또는 3개의 고무 조인트와 상호 연결/결합할 수 있는 금속 하드웨어로 구성됩니다. 설치위치에 따라 20PB-I형(Inline Pressure Balanced)과 20PB-E형( Elbow Pressure Balanced)이 사용되고 있습니다.

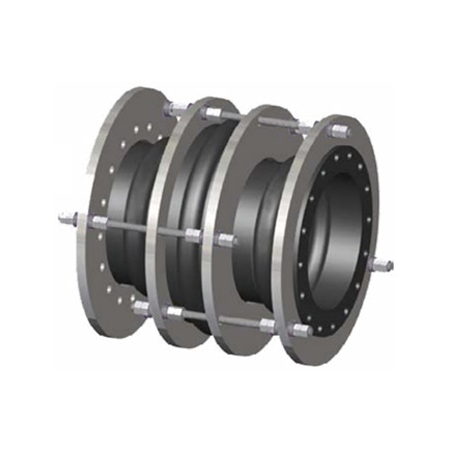

20PB-I형은 고정점 설치가 곤란한 직선 배관에서 사용 될 수 있도록 고안 되었으며, 내압추력을 자체 억제하면서 대량의 축 방향 변위를 직접 흡수합니다. 일반적으로 지지 구조물 또는 인접 장비에 부하 제한이 있을 때 사용되며 가이드, 앵커 및 지지대가 훨씬 적게 필요하며 제한된 공간에서 설치가 가능하여 배관공사비가 절감됩니다. 중간에 설치되는 밸런싱 조인트의 유효 면적은 양 끝단에 설치되는 라인 조인트의 유효 면적의 2배여야 합니다.

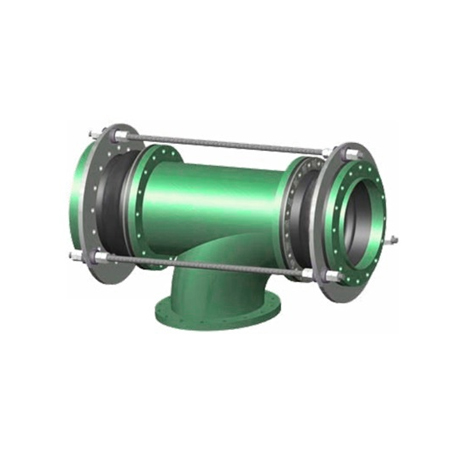

20PB-E형은 고무 익스팬션 조인트와 금속 엘보가 하나로 결합되어 사용 될 수 있도록 고안 되었으며, 내압추력을 자체 억제하면서 축 방향 변위 및 축직각 방향의 변위를 흡수합니다. 일반적으로 지지 구조물 또는 인접 장비에 부하 제한이 있을 때 사용되며 가이드, 앵커 및 지지대가 훨씬 적게 필요하며 제한된 공간에서 설치가 가능하여 배관공사비가 절감됩니다. 밸런싱 조인트의 유효 면적은 라인 조인트의 유효 면적과 동일합니다.
